Come fornitore di serbatoi di stoccaggio a vuoto GNL, ricevo spesso domande da clienti sugli accessori di installazione richiesti per questi serbatoi. In questo post sul blog, fornirò una panoramica dettagliata degli accessori essenziali di installazione per un serbatoio di stoccaggio del vuoto LNG, spiegando le loro funzioni e l'importanza per garantire il funzionamento sicuro ed efficiente del serbatoio.
1. Materiali isolanti
L'isolamento è un aspetto critico di un serbatoio di stoccaggio del vuoto GNL poiché il GNL viene conservato a temperature estremamente basse (-162 ° C o -260 ° F). I materiali di isolamento di alta qualità sono necessari per ridurre al minimo il trasferimento di calore e impedire al GNL di bollire.
- Perlite: Perlite è un materiale isolante comunemente usato per i serbatoi di stoccaggio del vuoto LNG. È un vetro vulcanico leggero e poroso che ha eccellenti proprietà isolanti. Perlite viene riempito nello spazio anulare tra i conchiglie interne ed esterne del serbatoio. La sua bassa conduttività termica aiuta a mantenere la bassa temperatura del GNL all'interno del serbatoio. Le particelle fini di perlite creano un gran numero di piccole tasche d'aria, che fungono da barriere al trasferimento di calore.
- Schiuma di poliuretano: La schiuma di poliuretano è un'altra opzione di isolamento. Può essere spruzzato o iniettato nello spazio dell'isolamento. La schiuma di poliuretano ha una buona adesione e può essere conforme alla forma del serbatoio, fornendo uno strato di isolamento senza soluzione di continuità. Ha anche un valore isolante relativamente elevato e può ridurre efficacemente l'ingresso di calore.
2. Pompe a vuoto
Le pompe a vuoto svolgono un ruolo cruciale nel mantenere il vuoto nello spazio anulare tra i gusci interni ed esterni del serbatoio di stoccaggio del vuoto GNL. Un vuoto di alta qualità è essenziale per migliorare le prestazioni dell'isolamento del serbatoio.
- Pompe a vuoto a pala rotante: Queste pompe sono ampiamente utilizzate a causa della loro semplicità e affidabilità. Funzionano utilizzando palle rotanti per creare un vuoto. Le pompe a vuoto a palette rotanti possono raggiungere un livello di vuoto relativamente elevato, che aiuta a ridurre il trasferimento di calore attraverso la conduzione e la convezione nello spazio anulare.
- Pompe di diffusione: Le pompe di diffusione vengono utilizzate in combinazione con pompe a pale rotanti per raggiungere livelli di vuoto ancora più alti. Operano in base al principio della diffusione del vapore. Le pompe di diffusione possono creare un ambiente di pressione molto basso, ideale per massimizzare l'efficienza dell'isolamento del serbatoio di stoccaggio del vuoto GNL.
3. Valvole di sollievo a pressione
Le valvole di scarico della pressione sono dispositivi di sicurezza che proteggono il serbatoio di stoccaggio del vuoto GNL da una pressurizzazione eccessiva. Durante il normale funzionamento, la pressione all'interno del serbatoio deve essere mantenuta all'interno di un certo intervallo.
- Spring - Valvole di scarico a pressione caricate: Queste valvole sono il tipo più comune. Sono costituiti da un disco caricato a molla che si apre quando la pressione all'interno del serbatoio supera un valore pre -set. La molla fornisce la forza per mantenere la valvola chiusa in normali condizioni operative. Quando la pressione sale al di sopra del setpoint, la molla viene compressa e la valvola si apre per rilasciare la pressione in eccesso.
- Pilota - valvole a pressione a pressione: Pilota: le valvole di scarico a pressione operate sono più adatte per applicazioni ad alta pressione. Usano una valvola pilota per percepire la pressione e controllare l'apertura della valvola principale. Questo tipo di valvola può fornire un controllo della pressione più accurato e tempi di risposta più rapidi.
4. Indicatori di livello
Gli indicatori di livello vengono utilizzati per monitorare la quantità di GNL immagazzinata nel serbatoio. La misurazione accurata del livello è importante per la gestione dell'inventario e il funzionamento sicuro.
- Float - Tipo Level Indicators: Gli indicatori di livello di tipo galleggiante funzionano in base al principio di galleggiamento. Un galleggiante viene posizionato all'interno del serbatoio e man mano che il livello di GNL cambia, il galleggiante si muove su o giù. Questo movimento viene quindi trasmesso a un indicatore esterno, che mostra il livello di GNL nel serbatoio.
- Indicatori a livello di ultrasuoni: Gli indicatori di livello ultrasonico utilizzano onde ad ultrasuoni per misurare la distanza tra il sensore e la superficie del GNL. Il sensore emette onde ad ultrasuoni, che rimbalzano dalla superficie del GNL e tornano al sensore. Misurando il tempo impiegato per viaggiare le onde, il livello di GNL nel serbatoio può essere determinato accuratamente.
5. Sensori di temperatura
I sensori di temperatura vengono utilizzati per monitorare la temperatura del GNL all'interno del serbatoio e la temperatura del guscio esterno. Il monitoraggio della temperatura è cruciale per garantire il funzionamento sicuro del serbatoio e rilevare eventuali problemi.
- Termocoppie: Le termocoppie sono sensori di temperatura ampiamente usati. Funzionano in base all'effetto Seebeck, che genera una tensione proporzionale alla differenza di temperatura tra due giunzioni. Le termocoppie sono durevoli e possono resistere all'ambiente a bassa temperatura all'interno del serbatoio di conservazione del vuoto GNL.
- Rilevatori di temperatura di resistenza (RTDS): Gli RTD sono più accurati delle termocoppie. Misurano la temperatura in base alla variazione della resistenza elettrica di un filo metallico. Gli RTD sono spesso utilizzati in applicazioni in cui è richiesta una misurazione della temperatura ad alta precisione.
6. Tubazioni e raccordi
Le tubazioni e i raccordi vengono utilizzati per collegare il serbatoio del vuoto GNL ad altri componenti nel sistema GNL, come apparecchiature di caricamento e scarico, vaporizzatori e linee di distribuzione.
- Tubi in acciaio inossidabile: I tubi in acciaio inossidabile sono comunemente utilizzati per le applicazioni di GNL a causa della loro resistenza alla corrosione e della capacità di resistere a basse temperature. Sono disponibili in varie dimensioni e spessori delle pareti per soddisfare diversi requisiti di flusso.
- Flange e guarnizioni: Le flange vengono utilizzate per collegare i tubi e le guarnizioni vengono utilizzate per sigillare i giunti tra le flange. Le guarnizioni di alta qualità realizzate con materiali come PTFE (politetrafluoroetilene) vengono utilizzate per garantire una guarnizione a perdita.
7. Sistemi di strumentazione e controllo
I sistemi di strumentazione e controllo vengono utilizzati per monitorare e controllare il funzionamento del serbatoio del vuoto GNL. Raccolgono dati da vari sensori, come sensori di pressione, sensori di temperatura e sensori di livello e utilizzano questi dati per controllare il funzionamento del serbatoio.
- PLC (controller logico programmabile): Un PLC è un computer digitale utilizzato per l'automazione dei processi industriali. Può ricevere segnali di input da sensori, elaborare i dati e inviare segnali di uscita per controllare dispositivi come valvole e pompe. I PLC possono essere programmati per svolgere varie funzioni di controllo, come il mantenimento della pressione e della temperatura all'interno del serbatoio all'interno di un intervallo di sicurezza.
- Sistema SCADA (Controllo della supervisione e acquisizione dei dati): Un sistema SCADA viene utilizzato per il monitoraggio e il controllo remoti del serbatoio del vuoto GNL. Consente agli operatori di monitorare i parametri del serbatoio, come pressione, temperatura e livello, da una sala di controllo centrale. I sistemi SCADA possono anche generare allarmi quando vengono rilevate condizioni anormali.

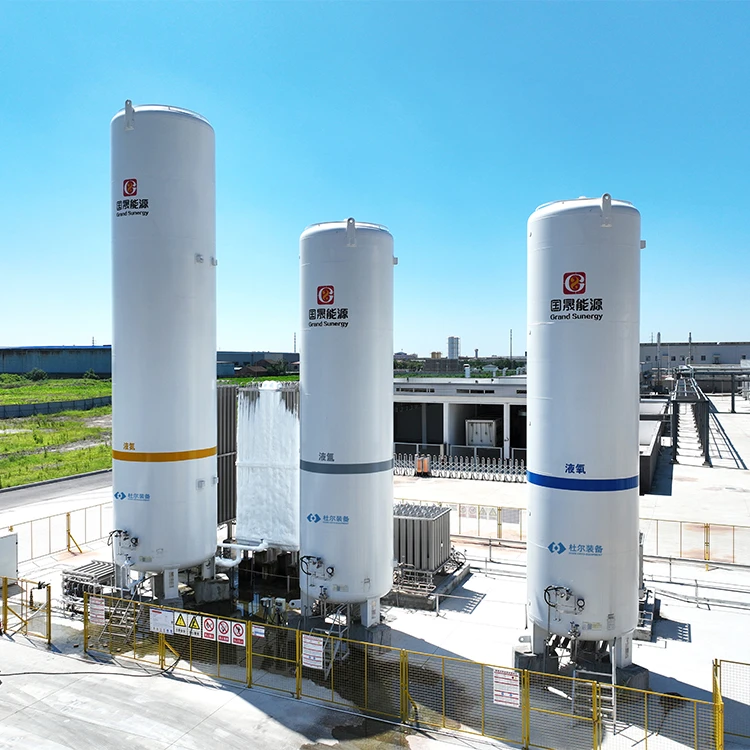

Oltre agli accessori sopra menzionati, ci sono anche altri prodotti correlati che valeno la pena notare. Ad esempio, se sei interessato ad altri tipi di serbatoi di conservazione del vuoto, è possibile fare clic sui seguenti collegamenti:Argon Tank di stoccaggio del vuotoEVasca di stoccaggio del vuoto di ossigeno. Certo, se stai cercando specificamenteSerbatoio di stoccaggio del GNL, Possiamo fornirti prodotti di alta qualità e soluzioni di installazione professionale.
Se sei sul mercato per un serbatoio di deposito a vuoto GNL o hai bisogno di maggiori informazioni sugli accessori di installazione, non esitare a contattarci. Il nostro team di esperti è pronto ad aiutarti a selezionare gli accessori giusti e garantire un processo di installazione regolare.
Riferimenti
- Manuale di ingegneria criogenica, a cura di R. Barron.
- Standard per la progettazione e l'installazione di serbatoi di stoccaggio LNG, emessi da associazioni del settore pertinenti.
